Die trassenspezifische Dimensionierung im Leitungstiefbau stützt sich auf bodenmechanische Kennwerte wie Reibungswinkel φ, Kohäsion c und Verformungsmodul E. Sie bestimmen, wie Lasten aus Verkehr, Überdeckung und Eigengewicht in Bettungszonen, Rohrstatik und Baugrund eingeleitet werden. In der Praxis wird zunächst die Lagerungsdichte des Bodens bewertet, anschließend werden zulässige Spannungen und Verformungen über Bemessungsmodelle nach DIN EN 1997 und zugehörigen nationalen Anhängen berechnet. Entscheidende Einflussgrößen sind Kornzusammensetzung, Porenwasserdruck, Wassergehalt und Verdichtungsgrad, weil sie die Steifigkeit des Bettungsmaterials definieren.

Für Kunststoffrohre im Leitungstiefbau wird die Ringsteifigkeit mit dem Bettungsmodul kombiniert, um nachzuweisen, dass Ovalisation, Knickung und lokale Einbeulung innerhalb zulässiger Grenzen bleiben. Bei Beton- und Stahlrohren rückt die Kontaktpressung zwischen Rohrsohle und Bettung stärker in den Fokus. Die Bettung wird mehrlagig aufgebaut, mit definierten Korngrößen und Verdichtungsklassen, um Schubübertragung und Setzungsverhalten gezielt zu steuern.

Im innerstädtischen Tiefbau, insbesondere in Hannover, ist zusätzlich die Wechselwirkung mit Bestandsleitungen und Bauwerken maßgeblich. Setzungsprognosen werden eingesetzt, um zu beurteilen, ob Verformungen der Bettungszone auf angrenzende Fundamente oder Medienleitungen übergehen können. Wo erforderlich, werden höhere Verdichtungsgrade, verbesserte Tragschichten oder alternative Trassenführungen vorgesehen.

Die Dimensionierung endet nicht am Rohr, sondern umfasst den gesamten Querschnitt vom Rohrmantel über Schutzschicht, Verfüllmaterial und Oberbau bis zur Oberfläche. Nur wenn Bettung, Rohrsteifigkeit, Bodenkennwerte und Bauwerksumgebung konsistent betrachtet werden, entsteht eine Leitungstrasse, die langfristig tragfähig bleibt und Betriebsbelastungen ohne unzulässige Verformungen oder Folgeschäden aufnimmt. Ergänzend werden Sicherheitsbeiwerte für außergewöhnliche Einwirkungen, Verkehrslasten und Bauzustände angesetzt, damit auch temporäre Belastungen, zum Beispiel durch Baustellenverkehr oder Zwischenlagerungen, sicher abgetragen werden. In technisch sensiblen Bereichen, etwa bei Krankenhausversorgungen, Rechenzentren oder Haupttrassen von Stadtwerken, werden darüber hinaus erhöhte Anforderungen an Redundanz, Schadensrobustheit und Kontrollmöglichkeiten gestellt. Die trassenspezifische Dimensionierung wird dort regelmäßig mit Monitoringmaßnahmen und wiederkehrenden Inspektionen verknüpft, um Abweichungen frühzeitig zu erkennen und gegebenenfalls Verstärkungs- oder Sanierungskonzepte ableiten zu können. Dadurch entsteht ein belastbares, normgerechtes und langfristig stabiles Leitungssystem.

Zulässige Verformungen bei innerstädtischen Grabenbauten werden über eine Kombination aus analytischen Bemessungsansätzen, numerischen Berechnungen und messtechnischer Überwachung bestimmt. Ausgangspunkt ist die Definition tolerierbarer Verschiebungen für angrenzende Bauwerke, Leitungen und Verkehrsflächen, häufig abgeleitet aus DIN EN 1997, DIN 1054 sowie objektspezifischen Vorgaben von Netzbetreibern und Kommunen. Auf dieser Basis werden Grabenquerschnitt, Verbausystem, Einbindetiefen und Zwischenaussteifungen so gewählt, dass seitliche Wandverformungen und Setzungen der Grabensohle in berechenbaren Grenzen bleiben.

Für komplexe innerstädtische Situationen werden Finite-Elemente-Modelle eingesetzt, die Bodensteifigkeit, nichtlineares Materialverhalten, Grundwasserverhältnisse und Bauzustände abbilden. Dabei werden Bauphasen separat simuliert, um zu erkennen, in welchen Zuständen die größten Verformungszuwächse zu erwarten sind. Gleichzeitig werden Grenzzustände für Gebrauchstauglichkeit und Standsicherheit definiert; unterschieden wird zwischen kurzzeitigen Verformungen während der Bauphase und langfristigen Setzungen im Endzustand.

In der Ausführung werden Verformungen über Inklinometer, Setzungsmessbolzen, Nivellements und gegebenenfalls Tachymeter-Monitoring überwacht. Messdaten werden mit den prognostizierten Werten aus der Berechnung abgeglichen. Werden Grenzwerte erreicht oder überschritten, greifen Anpassungsmaßnahmen wie zusätzliche Aussteifung, reduzierte Aushubtiefen pro Bauabschnitt oder geänderte Wasserhaltung.

Besondere Bedeutung hat die Verformungsbegrenzung in Bereichen mit sensiblen Bestandsbauwerken, historischen Fassaden, Tunnelbauwerken oder hoch belegten Medientrassen. Hier werden häufig konservative Grenzwerte angesetzt, um bereits geringfügige Setzungsdifferenzen zu vermeiden. Durch die Verbindung aus vorausschauender Modellierung, kontrollierter Bauausführung und engmaschigem Monitoring lassen sich innerstädtische Grabenbauten so steuern, dass technische Risiken minimiert und Betriebsunterbrechungen für Versorgungssysteme weitgehend ausgeschlossen werden. Zusätzlich wird der Einfluss des Baugrundes auf die Verformungsentwicklung bewertet, etwa durch Berücksichtigung von Konsolidationszeiten, temporären Porenwasserdruckerhöhungen und Entfestigungseffekten infolge von Erschütterungen oder wiederholten Lastwechseln.

In dichter Innenstadtlage werden diese Parameter mit Bauablauf, Verkehrsführung und zulässigen Sperrzeiten abgestimmt, sodass die konstruktive Auslegung des Verbaus immer im Zusammenhang mit logistischen und betrieblichen Randbedingungen erfolgt. Auf diese Weise entsteht ein integrales Konzept aus Statik, Geotechnik, Bauverfahrenstechnik und Bauüberwachung, das innerstädtische Gräben technisch beherrschbar macht. Dadurch bleiben Setzungen, Verschiebungen und Spannungsumlagerungen im planbaren, dokumentierten Rahmen dauerhaft.

Die Wahl zwischen offener und grabenloser Bauweise im Leitungstiefbau erfolgt anhand eines Bündels technischer, geotechnischer und betrieblicher Kriterien. Zunächst werden Bodenaufbau, Durchlässigkeitsbeiwerte, Grundwasserstand und Überdeckungsgrad ermittelt, um zu beurteilen, ob eine offene Baugrube standsicher, wirtschaftlich und wassertechnisch beherrschbar ist. Parallel werden Verkehrsführung, Flächenverfügbarkeit und Empfindlichkeit der Oberfläche bewertet – insbesondere bei innerstädtischen Hauptachsen, Gleisanlagen, sensiblen Grünflächen oder Anlagenstandorten mit eingeschränkter Zugänglichkeit.

Offene Bauweisen kommen bevorzugt zum Einsatz, wenn Gefällehaltungen exakt sichtbar hergestellt, komplexe Schachtbauwerke eingebunden oder mehrere Leitungsstränge parallel verlegt werden müssen. Sie erlauben direkte Sichtkontrolle, flexible Anpassungen im Bauablauf und sind in wenig sensiblen Bereichen mit überschaubarem Verkehrsaufkommen häufig die wirtschaftlichste Lösung. Grabenlose Verfahren wie Horizontalspülbohrung, Pressbohrung oder Mikrotunnelbau werden hingegen eingesetzt, wenn Oberflächen nicht dauerhaft geöffnet werden sollen oder nur sehr geringe Toleranzen hinsichtlich Verformung und Setzung zulässig sind.

Die Dimensionierung grabenloser Verfahren stützt sich auf Bohrdruck, Spülungsviskosität, Rohrzugkräfte, minimal zulässige Biegeradien und Abweichungsgrenzen der Achse. Nichtbindige Böden erfordern andere Stützflüssigkeiten und Steuerparameter als bindige oder schichtweise aufgebaute Böden. Zusätzlich werden betriebliche Aspekte betrachtet: Betriebsunterbrechungen, Umleitungsstrecken, Sperrzeiten, Erschütterungsempfindlichkeit und Zugänglichkeit für Rettungswege.

In der Gesamtbewertung werden Bauzeit, Kosten, technische Risiken, Instandhaltungsanforderungen und Auswirkungen auf Dritte gegenübergestellt. Häufig entsteht eine hybride Lösung, bei der Teilabschnitte offen und andere grabenlos realisiert werden, um konstruktive, logistische und betriebliche Anforderungen optimal zu kombinieren. Die Entscheidung wird idealerweise bereits in frühen Planungsphasen vorbereitet, damit Trassenführung, Baugrunduntersuchungen und Genehmigungsprozesse auf das gewählte Verfahren abgestimmt werden können. Für kommunale und industrielle Infrastrukturbetreiber ist nachvollziehbar dokumentiert, warum ein bestimmtes Verfahren gewählt wurde, welche Randbedingungen maßgeblich waren und wie Restrisiken baubegleitend überwacht werden.

Auf dieser Grundlage lassen sich auch spätere Instandhaltungsstrategien ableiten, da bekannt ist, welche Abschnitte zugänglich sind und welche in geschlossenen Bauweisen geführt wurden. Dadurch entsteht ein konsistentes, technisch begründetes Verfahrenskonzept, das Planung, Ausführung, Dokumentation und spätere Betriebsführung in einem schlüssigen Gesamtansatz zusammenführt, nachvollziehbar robust.

Die Interaktion zwischen Verdichtungslagen und Rohrmantelsteifigkeit ist ein zentrales Thema im Leitungstiefbau, weil sie maßgeblich bestimmt, wie Belastungen aus Überdeckung, Verkehr und Eigengewicht in das Rohrsystem eingeleitet werden. Grundlage ist die Erkenntnis, dass flexible Rohrsysteme – etwa aus PE oder PP – nicht isoliert, sondern im Verbund mit der umgebenden Bettung wirken. Das Bettungsmaterial übernimmt einen Teil der Lastabtragung, wenn es ausreichend steif und gleichmäßig verdichtet ist. Umgekehrt führt ungleichmäßige oder unzureichende Verdichtung zu exzentrischen Belastungen, Ovalisation und in der Folge zu Rissen oder Undichtigkeiten.

Zur Modellierung dieser Interaktion werden Ringsteifigkeit des Rohres, Bettungsmodul des Bodens und Geometrie des Grabens in Bemessungsansätzen kombiniert. Normative Grundlagen wie EN 1610 sowie ergänzende Merkblätter definieren Einbauklassen, Verdichtungsgrade und zulässige Kornabstufungen für die verschiedenen Zonen um das Rohr: Rohrsohlenbettung, seitliche Stützzone und Überschüttung. Ziel ist ein möglichst homogener Spannungsverlauf, der lokale Spitzen vermeidet.

In der Praxis werden Verdichtungsgeräte, Lagenstärken und Verdichtungsenergie an Rohrmaterial, Nennweite und Grabenbreite angepasst. Bei empfindlichen Kunststoffrohren werden häufig leichtere Verdichtungsgeräte unmittelbar an der Rohrzone eingesetzt, während darüber leistungsstärkere Geräte arbeiten. Prüfungen der Lagerungsdichte erfolgen durch Verdichtungsmessungen, dynamische Plattendruckversuche oder Kontrollaufgrabungen.

Für starre Rohrsysteme, etwa Beton- oder Steinzeugrohre, steht die Begrenzung der Kontaktpressungen im Vordergrund. Hier kann eine zu harte, punktuell verdichtete Bettung zu Sprödbruch führen. Deshalb wird das Bettungsmaterial so gewählt und verarbeitet, dass eine flächige Auflagerung entsteht. Nur wenn Rohrsteifigkeit, Bodenkennwerte, Verdichtungsgrad und Grabenquerschnitt im Verbund betrachtet und nachweislich eingehalten werden, entsteht eine dauerhaft funktionsfähige und setzungsarme Leitungsanlage.

In sensiblen Zonen, etwa bei Parallelführungen zu bestehenden Hauptleitungen, Verkehrswegen oder Fundamenten, werden zusätzliche Setzungsprognosen erstellt, um die langfristige Interaktion zwischen Verkehrsbelastung, Bettungselastizität und Rohrsystem beurteilen zu können. Wo erforderlich, kommen verbesserte Tragschichten, alternative Bettungsmaterialien oder verstärkte Rohrklassen zum Einsatz, um Sicherheitsreserven zu erhöhen und Wartungsintervalle zu minimieren. Dadurch werden sowohl kurzzeitige Bauzustände als auch der langfristige Betriebszustand strukturiert beherrscht, sicher.

Auftriebssicherheit und Sohldruckstabilität sind bei tiefen Baugruben und unter Grundwassereinfluss stehenden Bauwerken zentrale Nachweisgrößen im Tiefbau. Für Schächte, Kanäle und größere Leitungsbauwerke wird der Auftriebsnachweis geführt, indem auftriebswirksame hydrostatische Kräfte den ständigen Lasten aus Eigengewicht, Auflasten und gegebenenfalls Verankerungselementen gegenübergestellt werden. Normativ orientiert man sich an DIN EN 1997, DIN 1054 und einschlägigen Fachregeln, die Sicherheitsbeiwerte für unterschiedliche Einwirkungen definieren.

Bei unzureichender Auftriebssicherheit kommen Maßnahmen wie Aufbeton, Verankerungen, Erhöhung der Bauwerksmasse oder gezielte Reduktion des Grundwasserspiegels im Bauzustand zum Einsatz. Gleichzeitig muss sichergestellt sein, dass Grundwasserhaltungsmaßnahmen keine unzulässigen Setzungen oder hydraulischen Grundbrüche im Umfeld verursachen. Die Sohldruckstabilität bewertet die effektiven Spannungen im Untergrund und stellt sicher, dass Scherfestigkeit und Tragfähigkeit des Baugrundes nicht überschritten werden. Hierzu werden Bodenkennwerte, Bauwerksgeometrie und Einbindetiefen einbezogen.

Bei tiefen, verankerten Baugruben wird die Standsicherheit der Baugrubensohle zusätzlich über die Gefahr des hydraulischen Grundbruchs beurteilt. Steigt der Porenwasserdruck unter der Sohle über kritische Werte, kann der Boden aufgelockert werden und Tragfähigkeit verlieren. Dementsprechend werden Wasserhaltungs- und Dichtsysteme so geplant, dass Porenwasserdruckdifferenzen kontrolliert bleiben.

In urbanen Bereichen mit dichter Bebauung und komplexen Leitungsnetzen werden Auftrieb und Sohldruck nicht isoliert, sondern im Gesamtzusammenhang mit Setzungsprognosen, Verformungsbegrenzung und Bauzuständen betrachtet. Vorzugsweise werden numerische Modelle eingesetzt, um unterschiedliche Szenarien, Bauphasen und Grundwasserzustände zu simulieren. Die Ergebnisse fließen in ein abgestimmtes Konzept aus Baugrubensicherung, Wasserhaltung, Bauwerksbemessung und Bauablaufplanung ein.

Für Betreiber kritischer Infrastrukturen, etwa Stadtwerke, Fernwärmebetreiber oder industrielle Anlagen, ist die dokumentierte Einhaltung dieser Nachweise Voraussetzung für Genehmigung, Abnahme und spätere Betriebsfreigabe. Durch regelmäßige Kontrollen von Grundwasserständen, Messpegeln und Bauwerksverformungen während der Ausführung kann überprüft werden, ob die getroffenen Annahmen mit der Realität übereinstimmen. Bei Abweichungen stehen alternative Sicherungsmaßnahmen bereit, um Standsicherheit und Gebrauchstauglichkeit auch unter veränderten Randbedingungen zu gewährleisten. Damit werden Auftriebssicherheit und Sohldruck nicht nur rechnerisch, sondern auch baubegleitend und im Betrieb nachvollziehbar abgesichert, dauerhaft, transparent, belastbar, nachweislich sicher.

Die Koordination geotechnischer und hydraulischer Konfliktpunkte zwischen Fernwärmetrassen, Entwässerungssystemen und Telekommunikationsinfrastruktur erfordert ein integrales Trassenmanagement. Zunächst werden alle bestehenden und geplanten Leitungen in einem gemeinsamen Lage- und Höhenplan zusammengeführt, häufig GIS-basiert. Fernwärmeleitungen erzeugen temperaturabhängige Dehnungen und Wärmefelder, die sich auf benachbarte Kunststoffrohre, Glasfasersysteme oder Dichtungselemente auswirken können. Entwässerungssysteme benötigen definierte Gefälle, Mindestüberdeckungen und schadlose Überflutungshöhen. Telekommunikationstrassen verlangen konstante Biegeradien, Schutzrohre und Erschütterungsarmut.

In der Planung werden Schutzabstände, Kreuzungspunkte und Parallelführungen so gewählt, dass thermische, hydraulische und statische Einflüsse beherrschbar bleiben. Fernwärmeleitungen erhalten gegebenenfalls thermische Abschirmungen oder vergrößerte Abstände zu TK- und Versorgungsleitungen. Entwässerungsleitungen werden höhenmäßig so geführt, dass Rückstau- und Überflutungsszenarien kontrollierbar sind. Bei Kreuzungen werden Schutzrohre, Schutzplatten oder definierte Überdeckungen eingesetzt, um punktuelle Lasten oder spätere Bauarbeiten abzufangen.

Geotechnische Untersuchungen liefern Informationen zu Setzungsverhalten, Tragfähigkeit und Grundwasserverhältnissen. Diese Daten fließen in die Trassenentscheidung ein, insbesondere bei hoch belasteten Verkehrsflächen oder weichen Untergründen. Dort kann es erforderlich sein, Leitungen in unterschiedlichen Tiefenlagen zu führen oder auf alternative Bauverfahren auszuweichen.

Hydraulisch werden die Entwässerungssysteme separat bemessen, gleichzeitig aber mit Oberflächenentwässerung, Retentionsräumen und Einleitstellen abgestimmt. Telekommunikations- und Steuerleitungen werden so positioniert, dass sie auch bei Starkregenereignissen oder Leitungshavarien möglichst wenig beeinträchtigt werden. Für Betreiber entsteht ein abgestimmtes Leitungskonzept, das die gegenseitigen Einflüsse reduziert und Wartungszugänglichkeit erhält. In anspruchsvollen Korridoren, etwa innerstädtischen Sammeltrassen, werden zusätzlich Belastungsszenarien, Redundanzkonzepte und Havariefälle untersucht.

Die Ergebnisse werden in Kreuzungsblättern, technischen Trassenrichtlinien und Betriebsanweisungen dokumentiert. Dadurch ist nachvollziehbar festgelegt, welche Leitung im Konfliktfall Priorität besitzt, welche Sicherungsmaßnahmen greifen und wie Eingriffe Dritter, zum Beispiel spätere Aufgrabungen, zu erfolgen haben. Die koordinierte Betrachtung von Fernwärme, Entwässerung und Telekommunikation reduziert Störanfälligkeiten, erleichtert die Instandhaltung und verlängert die Lebensdauer der gesamten Infrastruktur signifikant. Damit wird aus parallel verlegten Einzelsystemen ein technisch abgestimmtes, gegenseitig verträgliches und langfristig funktionssicheres Gesamtnetz aufgebaut. Dies schafft Planungs-, Betriebs- und Investitionssicherheit für alle beteiligten Netzbetreiber, dauerhaft nachvollziehbar.

OTDR- und Pegelmessungen in verdichteten Trassen dienen dazu, die optische Qualität von Glasfaserstrecken unter baubetrieblich beanspruchten Randbedingungen zu verifizieren. In Leitungszonen mit hoher Verdichtung können Mikrobiegungen, Quetschungen oder Mantelverschiebungen auftreten, die sich in erhöhten Dämpfungswerten oder lokalen Reflexionen niederschlagen. Deshalb werden Glasfaserkabel bereits nach dem Einblasen beziehungsweise Einziehen und erneut nach Abschluss der Tiefbauarbeiten gemessen.

Die OTDR-Messung sendet Impulse definierter Wellenlängen in die Faser und wertet rückgestreute Signale aus. Aus dem zeitlichen Verlauf lassen sich Dämpfungsstellen, Spleißpunkte, Muffen, Steckverbinder und eventuelle Fehlerstellen lokalisieren. Für verdichtete Trassen ist entscheidend, dass Dämpfungszuwächse nach Abschluss der Erdarbeiten innerhalb der vom Netzbetreiber akzeptierten Toleranzen bleiben. Grenzwerte orientieren sich an ITU-T-Empfehlungen und systemspezifischen Vorgaben.

Parallel dazu werden Pegelmessungen (Leistungspegel am Streckenende) eingesetzt, um zu prüfen, ob die Gesamtdämpfung mit den Planwerten übereinstimmt. Werden Abweichungen festgestellt, erfolgt eine Analyse der Ereignisliste aus der OTDR-Messung. Häufungen von Mikrobiegungen deuten auf zu enge Biegeradien, punktuelle Belastungen oder unzureichende Führung im Schutzrohr hin. In solchen Fällen müssen Trassenabschnitte geöffnet, Kabel neu gebettet oder Muffen nachgearbeitet werden.

Besonderes Augenmerk liegt auf Bereichen mit Querungen, Einführungen in Gebäude, Schachtanbindungen und Übergängen zwischen unterschiedlichen Schutzrohrsystemen. Dort ist die Gefahr geänderter Zugspannungen und Biegeradien besonders groß. Durch eine Kombination aus fachgerechtem Tiefbau, kontrollierter LWL-Montage und konsequenter Mess- und Dokumentationspraxis wird sichergestellt, dass Glasfaserstrecken auch unter hohen baulichen Beanspruchungen dauerhaft stabile Übertragungswerte liefern. Alle Messungen werden protokolliert, mit Trassenplänen verknüpft und in digitalen Dokumentationssystemen abgelegt, sodass spätere Störungen schneller lokalisiert werden können.

Für Netzbetreiber, Stadtwerke und industrielle Nutzer sind diese Nachweise ein wesentlicher Bestandteil der Abnahmeunterlagen, weil sie die technische Qualität der Verlegung unmittelbar belegen. Gleichzeitig bilden sie die Grundlage für spätere Umrüstungen, Erweiterungen oder Umschaltungen, da bekannte Reserven und Grenzbereiche bereits im Vorfeld sichtbar sind. Auf diese Weise wird die Messtechnik zu einem integralen Bestandteil der Qualitätssicherung im Leitungstiefbau und in der Glasfaserinfrastruktur.

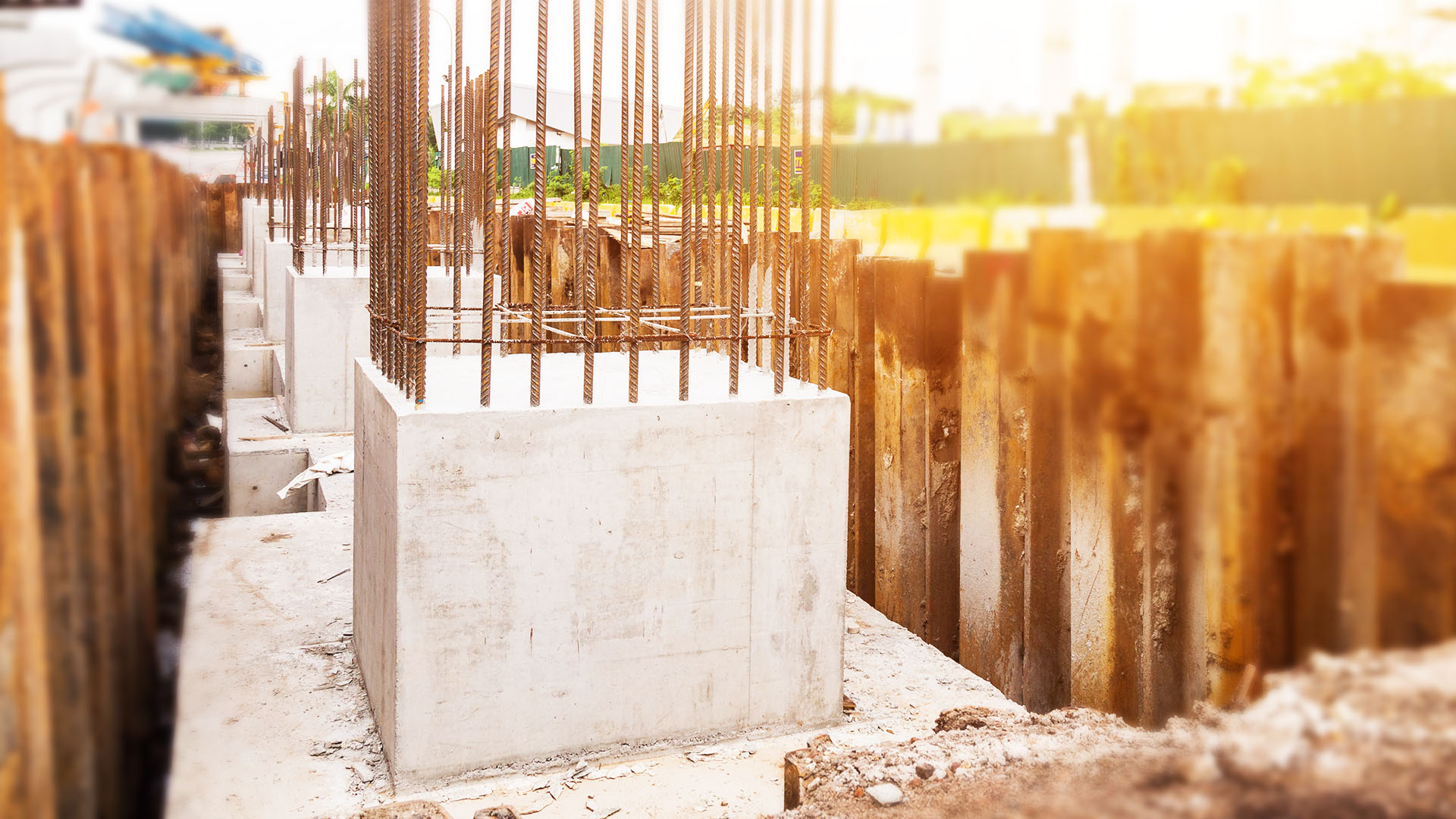

Dynamische Lasten bei Maschinen- und Anlagenfundamenten werden im Tiefbau über schwingungs- und zeitabhängige Modelle erfasst, da klassische statische Bemessung hier nicht ausreicht. Zunächst werden Betriebsdaten der Maschine aufgenommen: Eigenfrequenzen, Drehzahlen, Unwuchten, Lastwechsel, Start- und Stoppzyklen. Auf dieser Basis werden Erregerfrequenzen abgeleitet, die mit den Eigenfrequenzen von Fundament und Baugrund verglichen werden. Ziel ist, Resonanzbereiche zu vermeiden, in denen Schwingungsamplituden unzulässig anwachsen würden.

Zur Berechnung werden Finite-Elemente-Modelle eingesetzt, die Fundamentgeometrie, Bewehrungsanordnung, Materialkennwerte und Bodensteifigkeit berücksichtigen. Dämpfungsmodelle bilden das Energieabbauverhalten des Systems ab. Es wird geprüft, ob horizontale und vertikale Schwingungen innerhalb zulässiger Grenzwerte liegen, die aus Herstellervorgaben, Normen und Nutzungsvorgaben abgeleitet sind.

Auf Grundlage dieser Berechnungen werden Fundamentabmessungen, Bewehrungsanteil, Betonfestigkeitsklassen und gegebenenfalls zusätzliche Masse- oder Dämpfungselemente festgelegt. Bei hochdynamischen Maschinen kommen oft getrennte Maschinenfundamente mit Fugen zum übrigen Bauwerk zum Einsatz, um Schwingungsübertragung zu minimieren.

Die Ausführung im Tiefbau umfasst eine besonders sorgfältige Untergrundvorbereitung, da inhomogene Lagerungen zu ungleichmäßiger Schwingungsübertragung führen können. Verdichtung, Planum und gegebenenfalls Bodenverbesserungen werden so gewählt, dass der Boden als tragfähiger, berechenbarer Bestandteil des Schwingungssystems fungiert.

Messungen im Probebetrieb dienen der Verifizierung des Berechnungsmodells. Mit Beschleunigungs- und Wegsensoren werden reale Schwingungsamplituden erfasst und mit den prognostizierten Werten verglichen. Falls erforderlich, können nachträgliche Anpassungen wie zusätzliche Dämpfungselemente, Masseerhöhungen oder Betriebsparameteranpassungen vorgenommen werden. Auf diese Weise entsteht ein abgestimmtes System aus Maschine, Fundament und Baugrund, das auch bei langjährigem Betrieb schwingungstechnisch beherrschbar bleibt. Für Betreiber sensibler Produktionsanlagen, Messräume oder Laborbereiche ist diese Vorgehensweise essenziell, weil bereits geringe Schwingungen die Prozesssicherheit beeinträchtigen können.

Dokumentierte Berechnungen, Messprotokolle und Abnahmeberichte bilden die Grundlage für Nachweise gegenüber Behörden, Versicherern und Zertifizierungsstellen. Damit werden dynamisch beanspruchte Fundamentkonstruktionen nicht nur rechnerisch, sondern auch messtechnisch und betrieblich abgesichert. Die enge Verzahnung von Maschinenbau, Tragwerksplanung, Geotechnik und Ausführung im Tiefbau stellt sicher, dass alle beteiligten Disziplinen in ein konsistentes, funktionsfähiges Gesamtkonzept integriert werden, technisch sauber abgestimmt, umgesetzt.

Die Dimensionierung von HDD-Spülbohrungen in nichtbindigen Böden orientiert sich an einem Zusammenspiel aus Geologie, Bohrverfahrenstechnik und Rohrsystem. Ausgangspunkt ist die Bodenklassifikation nach Korngrößenverteilung, Durchlässigkeitsbeiwert und Lagerungsdichte. In grobkörnigen, hochdurchlässigen Böden ist die Herausforderung, den Bohrkanal ausreichend zu stützen und Spülungs- beziehungsweise Bohrflüssigkeitsverluste zu begrenzen. Dazu werden Spülungsdichte, Viskosität und Fördermenge so eingestellt, dass ein stabiler Filterkuchen an der Bohrlochwand entsteht, ohne den Rückzug des Rohres zu behindern.

Bohrdruck, Drehmoment und Vorschubgeschwindigkeit werden aus der Kombination von Bodenwiderstand, Trassenlänge, Biegeradien und Rohrsteifigkeit abgeleitet. Die Rohrdimensionierung berücksichtigt Zugfestigkeit, kritische Biegeradien und zulässige Oberflächenspannungen, um Beschädigungen während des Einziehvorgangs auszuschließen. Gleichzeitig muss sichergestellt sein, dass die maximale Zugkraft des Bohrgerätes und der Einziehvorrichtung nicht überschritten wird.

Die Trassenplanung definiert Ein- und Ausstiegspunkte, Überdeckungen und Kreuzungspunkte mit bestehenden Leitungen. In nichtbindigen Böden werden häufig größere Überdeckungen gewählt, um die Stabilität des Bohrkanals zu erhöhen. Zudem sind Kurvenradien so zu wählen, dass die Kombination aus Reibungskräften und Biegebeanspruchung beherrschbar bleibt.

Spülungsmanagement ist ein weiterer Schlüsselfaktor. Rückspülmengen, Feststoffanteil, Dichte und Viskosität werden kontinuierlich überwacht, um sowohl die Stützwirkung als auch die hydraulische Leistungsfähigkeit des Systems sicherzustellen. In Schutzgebieten oder sensiblen hydrologischen Bereichen sind zusätzliche Anforderungen an Rückhaltung, Aufbereitung und Entsorgung der Spülflüssigkeit zu erfüllen.

Abschließend werden Druckprüfungen, Kalibrierungsfahrten und Lagekontrollen durchgeführt, um Dichtigkeit, Trassenverlauf und Einhaltung der Planungsparameter nachzuweisen. So entsteht eine HDD-Verbindung, die auch in anspruchsvollen, nichtbindigen Böden dauerhaft funktionsfähig bleibt. Für Betreiber von Versorgungs- und Telekommunikationsnetzen ist die nachvollziehbare Dokumentation dieser Parameter wichtig, weil sie Rückschlüsse auf Lebensdauer, Wartungsaufwand und Störanfälligkeit der Leitung ermöglicht. Gleichzeitig dient sie als Grundlage für spätere Erweiterungen, Paralleltrassen oder Querungen, da bekannt ist, mit welchen Bauverfahren, Spülungskennwerten und Sicherheitsreserven gearbeitet wurde.

Die sorgfältige Dimensionierung und Überwachung der HDD-Spülbohrung macht das Verfahren auch in heterogenen, schwer vorhersagbaren nichtbindigen Böden zu einem technisch beherrschbaren und wirtschaftlich einsetzbaren Werkzeug für Infrastrukturbetreiber gleichermaßen.

Revisionssichere GIS-Dokumentation leitungsgebundener Infrastruktur dient dazu, Lage, Aufbau und technische Kennwerte von Netzen dauerhaft nachvollziehbar zu halten. Grundlage sind georeferenzierte Leitungsachsen, Schacht- und Bauwerkskoordinaten, Höhenlagen, Rohrdimensionen, Werkstoffangaben, Verbindungsstellen, Muffenpositionen und gegebenenfalls Gefälleangaben. Diese Daten werden in standardisierten Formaten, etwa ISYBAU, GPKG oder spezifischen Kommunal- und Netzbetreiberstrukturen, geführt.

Im Tiefbau werden während der Ausführung Einmessungen per Tachymeter, GNSS oder Kombinationen daraus vorgenommen. Ergänzend werden Fotos, Verdichtungsprotokolle, Prüfberichte und OTDR- oder Druckprüfprotokolle erfasst und den jeweiligen Trassenabschnitten zugeordnet. Die GIS-Systeme bilden nicht nur die reine Geometrie ab, sondern verknüpfen geometrische Informationen mit Attributdaten wie Baujahr, Betreiber, Belastungsklassen, Materialchargen, Prüfdaten und Wartungshistorien.

Topografische Veränderungen, spätere Umbauten oder Neubauten werden laufend nachgepflegt, damit der Datenbestand aktuell bleibt. Für Planung und Betrieb ist entscheidend, dass alle Maßnahmen fortschreibungsfähig sind: Jede Änderung an Leitungen, Schächten oder Armaturen muss in der GIS-Struktur eindeutig nachvollziehbar sein. Hierzu werden Änderungsprotokolle, Versionsstände und Verantwortlichkeiten dokumentiert.

In komplexen Netzgebieten werden zusätzlich thematische Ebenen wie Gefährdungszonen, Überschwemmungsbereiche, Störungscluster oder Kapazitätsgrenzen abgebildet. Dadurch können Netzbetreiber und Kommunen nicht nur den aktuellen Bestand sehen, sondern auch Bewertungen zu Risikoverteilungen, Reserven und Ausbauoptionen treffen.

Die revisionssichere GIS-Dokumentation ist somit ein zentrales Instrument für Planung, Betrieb, Instandhaltung und Krisenmanagement. Sie ermöglicht schnelle Lokalisierung von Leitungen, unterstützt Havarieeinsätze, reduziert Schäden bei Fremdaufgrabungen und bildet die Grundlage für belastbare strategische Infrastrukturentscheidungen. Für moderne Tiefbauunternehmen gehört die strukturierte Übergabe dieser Daten an Auftraggeber und Netzbetreiber zum regulären Leistungsumfang, da ohne digitale Bestandsführung viele Potenziale moderner Infrastruktursteuerung ungenutzt bleiben würden. Gleichzeitig sind diese Datenbestände ein wesentlicher Baustein für zukünftige Anwendungen wie digitale Zwillinge, simulationsgestützte Netzauslastungsanalysen oder automatisierte Kollisionsprüfungen bei neuen Trassenplanungen.

Auf diese Weise wird aus der früher oft rein zeichnerischen Dokumentation ein integrales, datenbasiertes Führungsinstrument für leitungsgebundene Infrastruktur, das technische, organisatorische und wirtschaftliche Entscheidungen im Netzbetrieb nachhaltig unterstützt. Dies erhöht Transparenz, Betriebssicherheit und Planungsqualität. im gesamten Lebenszyklus der Netzinfrastruktur.
