HANNOTIEF – Kabel- und Rohrverlegung Hannover
Die Kabel- und Rohrverlegung Hannover gehört zu den zentralen Aufgabenfeldern von HANNOTIEF und bildet einen wesentlichen Baustein moderner, leitungsgebundener Infrastruktur. Unser Unternehmen unterstützt kommunale Auftraggeber, Stadtwerke, Versorger und Industrieunternehmen bei der Herstellung, Erweiterung und Erneuerung von unterirdischen Leitungssystemen. Im Mittelpunkt steht ein strukturiertes Vorgehen, das technische Anforderungen, organisatorische Abläufe und die betrieblichen Bedürfnisse der Auftraggeber berücksichtigt. HANNOTIEF arbeitet mit erfahrenen Kolonnen, modernen Maschinen und einer klaren Prozessstruktur, die die gesamte Projektkette abdeckt – von der Trassenplanung über die Verlegung bis zur vollständigen Dokumentation der Strecken.
Die Kabel- und Rohrverlegung Hannover erfordert ein hohes Maß an Genauigkeit, da die Leitungen langfristig funktionieren, geschützt sein und fachgerecht eingebunden werden müssen.
Unsere Arbeiten umfassen die Herstellung von Kabelgräben, das Verlegen von Schutzrohren, Mikrorohren und Mehrfachrohrsystemen sowie den Einbau von Schachtbauwerken und Übergabepunkten. Durch eine abgestimmte Vorgehensweise stellen wir sicher, dass alle relevanten Bauteile korrekt positioniert, gesichert und dokumentiert werden.
HANNOTIEF setzt auf eine Arbeitsweise, die auf Sicherheit, Übersichtlichkeit und technische Präzision ausgerichtet ist. Dazu gehören geordnete Baustellen, definierte Arbeitsbereiche und klare Zuständigkeiten. Unsere Teams stimmen sich eng mit Auftraggebern und Versorgern ab und berücksichtigen die spezifischen Vorgaben der jeweiligen Netze. Auch der Umgang mit bestehenden Anlagen ist ein wesentlicher Bestandteil unserer Arbeit, da die Kabel- und Rohrverlegung Hannover häufig im Bestand erfolgt. Daher legen wir großen Wert auf sorgfältige Ortung, exakte Ausführung und die Vermeidung von Beschädigungen.
Die Verbindung zur IN TERRA Struktur ermöglicht uns zusätzlich Zugriff auf technische Ressourcen und Erfahrungswerte, ohne unsere eigenständige regionale Ausrichtung zu beeinflussen. HANNOTIEF steht damit für Kabel- und Rohrverlegung Hannover, die sowohl technisch fundiert als auch organisatorisch verlässlich ist. Diese Kombination schafft die Basis für Projekte, die langfristig stabil und wirtschaftlich tragfähig sind.
Kontakt
Leistungsumfang Kabelverlegung & Schutzrohrsysteme
Zum Schutz Ihrer persönlichen Daten ist die Verbindung zu YouTube blockiert worden.
Klicken Sie auf Video laden, um die Blockierung zu YouTube aufzuheben.
Durch das Laden des Videos akzeptieren Sie die Datenschutzbestimmungen von YouTube.
Mehr Informationen zum Datenschutz von YouTube finden Sie hier Google – Datenschutzerklärung & Nutzungsbedingungen.
Die Kabel- und Rohrverlegung Hannover umfasst bei HANNOTIEF ein umfangreiches Leistungspaket, das sämtliche Arbeitsschritte zur Herstellung elektrischer, daten- und wärmeführender Leitungen abdeckt. Wir stellen Kabeltrassen her, verlegen Schutzrohre, bauen Schächte, setzen Übergabepunkte und führen den Einzug der unterschiedlichen Kabelsysteme durch. Diese Leistungen können einzeln oder im Paket beauftragt werden, je nach Projektumfang und technischer Anforderung. Ein Schwerpunkt liegt auf der Verlegung von Schutzrohren aus hochwertigen Materialien wie HDPE oder Mehrfachrohrsystemen, die flexible Erweiterungen ermöglichen. Mikrorohre und Rohrverbünde sorgen dafür, dass spätere Belegungen oder Medienwechsel ohne aufwendige Tiefbauarbeiten möglich sind. Der Einbau erfolgt mit modernen Geräten, die eine präzise Positionierung gewährleisten und die mechanischen Anforderungen der späteren Nutzung berücksichtigen.
Die Kabelverlegung selbst umfasst den Einzug von Strom-, Daten- und Telekommunikationskabeln. Unsere Teams arbeiten mit kontrollierten Zugverfahren, unterstützt durch Zugkraftmessung und Trommeltechnik, die Beschädigungen zuverlässig vermeidet. Bei größeren Distanzen kommen Einblastechniken oder Zwischenschächte zum Einsatz. Diese Verfahren sind besonders bei der Verlegung von Glasfaser- und Datenkabeln effizient. Neben den eigentlichen Leitungsstrecken gehören auch die Anbindung von Netzknotenpunkten, Gebäuden oder Technikstandorten zum Leistungsumfang. Dabei werden Hauseinführungen, Abdichtungen, Schutzrohrabschlüsse und Übergangspunkte normgerecht ausgeführt. HANNOTIEF richtet sich dabei nach den technischen Anforderungen der Auftraggeber, ohne sich auf konkrete Regelwerke festzulegen. Das schafft Flexibilität und verhindert unnötige Einschränkungen.
Die Kabel- und Rohrverlegung Hannover erfordert außerdem eine enge Koordination mit Versorgern, Stadtwerken und Genehmigungsbehörden. HANNOTIEF übernimmt diese Abstimmung und sorgt dafür, dass alle relevanten Informationen vorliegen und bauliche Abläufe aufeinander abgestimmt sind. Für Auftraggeber bedeutet das einen strukturierten Ablauf mit klaren Schnittstellen und nachvollziehbaren Zwischenschritten.
Die breite Leistungsbasis ermöglicht es uns, Projekte unterschiedlicher Größenordnungen zu realisieren – von kurzen Anschlussstrecken bis zu umfangreichen Erschließungsmaßnahmen. HANNOTIEF verbindet dabei technische Erfahrung mit organisatorischer Kompetenz und schafft so verlässliche Voraussetzungen für funktionierende Leitungsinfrastruktur in der Region Hannover.
Rohrverlegung, Tiefenlagen & Trassierung
Die Rohrverlegung bildet einen wesentlichen Bereich der Kabel- und Rohrverlegung Hannover und erfordert eine strukturierte Planung sowie eine präzise Umsetzung vor Ort. HANNOTIEF stellt Rohrsysteme für unterschiedlichste Medien bereit, darunter Stromleitungen, Glasfaser, Datenkabel, Fernwärmeleitungen oder Schutzrohre für spätere Belegung. Die Herstellung der Trassen erfolgt nach definierten Abläufen, die sowohl die technischen Anforderungen als auch die örtlichen Gegebenheiten berücksichtigen. Bei der Rohrverlegung ist eine exakte Trassenführung entscheidend. Tiefenlagen, Abstände zu bestehenden Leitungen und Schutzzonen werden gemäß den jeweiligen Vorgaben festgelegt. HANNOTIEF arbeitet mit moderner Ortungstechnik und sorgfältiger Planprüfung, um Kollisionen mit bestehenden Anlagen zu vermeiden. Die Rohre werden lagen- und seitenrichtig eingebaut, verdichtet und dokumentiert. Dabei kommen Materialien zum Einsatz, die langfristig belastbar und flexibel nutzbar sind.
Ein zusätzlicher Schwerpunkt liegt auf der Herstellung der Baugräben. Bodenbeschaffenheit, Wasserführung, Verkehrssicherung und Platzverhältnisse beeinflussen die Bauweise. Unsere Teams wählen geeignete Verfahren, um sichere Gräben zu erstellen, die sowohl den Rohrsystemen als auch den späteren Verkehrs- oder Oberflächenanforderungen gerecht werden. Auch der Einbau von Schächten, Übergabepunkten und Revisionsstellen gehört zum Bereich der Rohrverlegung. Diese Bauteile müssen exakt positioniert, eingebettet und an das Gesamtsystem angebunden werden. HANNOTIEF sorgt dafür, dass diese Bauteile technisch korrekt eingebaut, geschützt und dokumentiert werden.
Die Kabel- und Rohrverlegung Hannover im Bestand erfordert besondere Aufmerksamkeit. Leitungen verlaufen häufig in komplexen Strukturen, und bauliche Eingriffe müssen mit minimaler Beeinträchtigung erfolgen. HANNOTIEF bringt die Erfahrung mit, um diese Herausforderungen sicher zu meistern. Bei Bedarf setzen wir grabenähnliche Verfahren ein, um Oberflächen zu schonen oder Eingriffe zu minimieren. Die Wahl des Bauverfahrens hängt dabei von Boden, Trassenführung und technischen Anforderungen ab. Diese Flexibilität ermöglicht effiziente Bauabläufe und wirtschaftlich sinnvolle Lösungen. Die gesamte Rohrverlegung wird dokumentiert, sodass Auftraggeber eine klare Übersicht über Verlauf, Lage, Material und Einbindepunkte erhalten. Diese Dokumentation bildet die Grundlage für spätere Erweiterungen, Wartungen oder Prüfungen. Die Kombination aus präziser Ausführung, strukturierter Trassierung und sauberer Dokumentation macht HANNOTIEF zu einem verlässlichen Partner für Kabel- und Rohrverlegung Hannover.

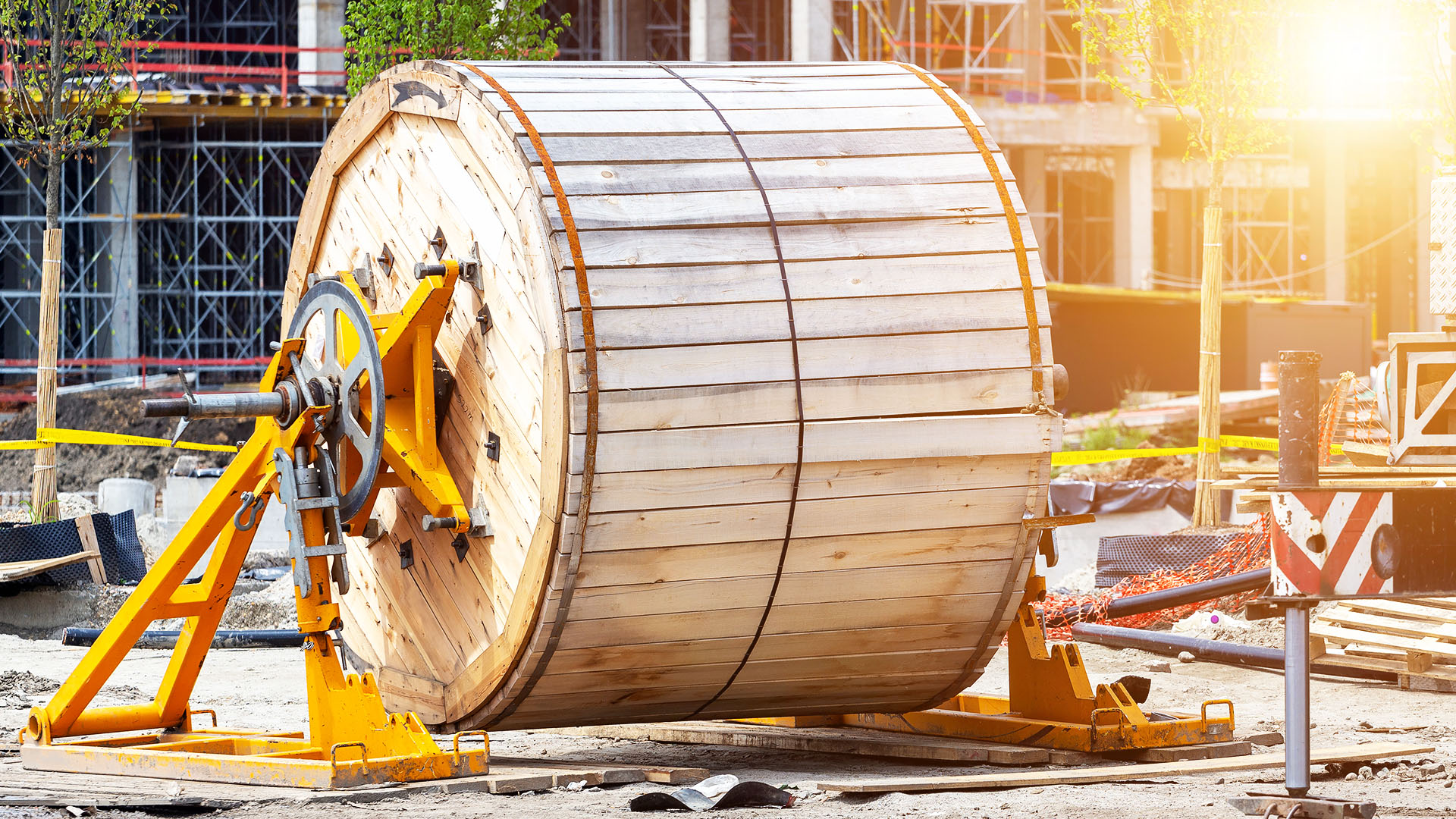

Kabelzug, Einblastechnik & Montageprozesse
Die Kabel- und Rohrverlegung Hannover umfasst nicht nur die bautechnische Herstellung der Trassen, sondern auch den kontrollierten Einzug und die Montage der Kabelsysteme. HANNOTIEF setzt auf moderne Verfahren, die die Kabel schützen, Zugkräfte überwachen und eine sichere Installation gewährleisten. Bei Strom-, Daten- und Telekommunikationskabeln kommen unterschiedliche Verfahren zum Einsatz, abhängig von Länge, Durchmesser und Anforderungen des jeweiligen Netzbetreibers. Beim klassischen Kabelzug arbeitet HANNOTIEF mit Zugkraftmessung, geeigneten Rollen, Führungen und einer präzisen Trommelpositionierung. Diese Technik verhindert Schäden am Kabelmantel und sorgt für eine kontrollierte Verlegung. Unsere Teams berücksichtigen dabei die zulässigen Biegeradien und Zugkräfte.
Für Glasfaserkabel und Mikrorohrsysteme wird häufig die Einblastechnik eingesetzt. Hierbei wird das Kabel mit Luftdruck und mechanischer Unterstützung in die Rohre eingebracht. Dieses Verfahren ist besonders materialschonend und ermöglicht große Distanzen ohne Zwischenzug. Ein weiterer Bestandteil der Montageprozesse ist die Vorbereitung und Strukturierung der Rohrsysteme. Mikrorohre, Mehrfachrohre und Schutzrohre müssen sauber eingebunden und entsprechend vorbereitet werden. HANNOTIEF sorgt für klare Rohrkennzeichnungen, saubere Endkappen und eine ordnungsgemäße Fixierung. Auch die Montage von Muffen, Verteilern und Übergangspunkten gehört zum Leistungsumfang. Diese Bauteile stellen die Verbindung zwischen verschiedenen Leitungsabschnitten her und müssen technisch korrekt ausgeführt werden. Unsere Monteure arbeiten nach den Vorgaben der Auftraggeber, ohne sich auf bestimmte Regelwerke festzulegen.
Die Dokumentation umfasst Spleißprotokolle, Messwerte, Trassenverläufe und Übergabepunkte. Auftraggeber erhalten eine strukturierte Übersicht, die Betrieb und Wartung erleichtert. Die enge Abstimmung zwischen Tiefbau, Rohrsystemen und Montageprozessen ermöglicht einen nahtlosen Ablauf. Durch klare Kommunikation und festgelegte Übergaben werden Fehler vermieden und der Projektfortschritt gesichert.
HANNOTIEF führt diese Arbeiten mit Fachpersonal, moderner Technik und eingespielten Abläufen durch. Diese Kombination sorgt für eine zuverlässige Ausführung der Kabel- und Rohrverlegung Hannover – sowohl technisch als auch organisatorisch.
Organisation, Sicherheit & Logistik
Die Kabel- und Rohrverlegung Hannover erfordert eine präzise Organisation, da sie häufig in Bereiche eingreift, in denen sensibler Bestand, öffentlicher Verkehr oder laufende Versorgungsprozesse betroffen sind. HANNOTIEF setzt deshalb auf eine klare, vorausschauende Struktur, die alle Projektphasen so steuert, dass Arbeitsabläufe geordnet und nachvollziehbar bleiben. Bereits in der Vorplanung definieren wir Bauphasen, Materialflüsse, Personalbedarf, Sicherheitsanforderungen und die zeitliche Abfolge einzelner Arbeitsschritte. Dieser strukturierte Ansatz schafft die Grundlage für eine Ausführung, die sowohl technisch belastbar als auch organisatorisch stabil ist. Unsere Baustellenorganisation ist darauf ausgerichtet, Risiken zu minimieren und gleichzeitig eine effiziente Durchführung sicherzustellen.
Sicherheit hat im Bereich Kabel- und Rohrverlegung Hannover einen hohen Stellenwert. Die Arbeiten erfolgen oft im öffentlichen Raum, an Straßen, Gehwegen, in Industriearealen oder innerhalb bestehender Betriebsstrukturen. HANNOTIEF setzt auf Arbeitsbereiche, die klar abgegrenzt, gut sichtbar gekennzeichnet und mit geeigneten Schutzmaßnahmen ausgestattet sind. Unsere Teams arbeiten nach definierten Sicherheitsstandards, die Gefährdungen frühzeitig erkennen und mit technischen und organisatorischen Maßnahmen reduzieren. Dazu gehören geordnete Verkehrsführungen, Absicherungen, Beleuchtung, Kommunikation vor Ort und die konsequente Einhaltung betrieblicher Vorgaben.
Auch der Umgang mit vorhandenen Leitungen erfordert besondere Sorgfalt. Vor Beginn der Arbeiten erfolgt eine sorgfältige Prüfung der Leitungspläne, ergänzt durch die Ortung im Bestand. So lassen sich Schäden an Bestandsanlagen vermeiden, die den laufenden Betrieb beeinträchtigen könnten. HANNOTIEF legt großen Wert darauf, diese Prozesse eng mit Versorgern, Stadtwerken und technischen Verantwortlichen abzustimmen. Die Logistik bildet einen weiteren entscheidenden Faktor. Rohrsysteme, Kabeltrommeln, Schächte, Einblastechnik, Zuggeräte und Baustoffe müssen zeitgenau bereitgestellt werden, da Verzögerungen schnell zu Stillständen führen können. Unsere Tiefbau Logistik steuert Material- und Geräteeinsätze so, dass jeder Bauabschnitt ohne Unterbrechungen durchgeführt werden kann. Durch eigene Transportkapazitäten sind wir in der Lage, kurzfristig auf unvorhergesehene Änderungen zu reagieren.
Ein integriertes Zusammenspiel aus Organisation, Sicherheit und Logistik stellt sicher, dass die Kabel- und Rohrverlegung Hannover von Anfang bis Ende strukturiert abläuft. Auftraggeber erhalten dadurch eine Arbeitsweise, die planbar, nachvollziehbar und langfristig tragfähig ist. Diese Struktur ist ein wesentlicher Bestandteil der Qualität, die HANNOTIEF für Projekte im Raum Hannover bereitstellt.
Vorteile die Sciherheit geben!
Abschluss, Nutzen & Kontakt
Die Kabel- und Rohrverlegung Hannover ist ein unverzichtbarer Bestandteil moderner Infrastruktur, und HANNOTIEF hat sich darauf spezialisiert, diese Leistungen zuverlässig und strukturiert umzusetzen. Der Fokus liegt auf einer Kombination aus technischer Präzision, organisatorischer Stabilität und klarer Dokumentation. Auftraggeber aus kommunalen Einrichtungen, Stadtwerken, Versorgungsunternehmen und Industrie profitieren von einem Partner, der Projekte realistisch einschätzt, strukturierte Abläufe bietet und die vollständige Ausführung aus einer Hand ermöglicht. Die Verbindung aus eigenen Kolonnen, moderner Technik, digital unterstützten Prozessen und einer klaren Projektsteuerung sorgt dafür, dass Bauzeiten eingehalten, Schnittstellen reduziert und Ergebnisse erzielt werden, die langfristig belastbar sind.
HANNOTIEF legt großen Wert darauf, dass jede Maßnahme im Bereich Kabel- und Rohrverlegung Hannover nicht nur technisch korrekt ausgeführt wird, sondern auch in einen überschaubaren, nachvollziehbaren Projektverlauf eingebettet ist. Dies umfasst transparente Abstimmungen, eine ordentliche Baustellenstruktur und eine Dokumentation, die den späteren Betrieb unterstützt. Auftraggeber erhalten nicht nur eine gebaute Trasse, sondern ein vollständig nachvollziehbares Leitungssystem mit geordneten Informationen über Lage, Materialien und Einbau.
Darüber hinaus profitieren Kunden von einer Arbeitsweise, die flexibel genug ist, um auf veränderte Rahmenbedingungen zu reagieren, ohne die Projektziele aus dem Blick zu verlieren. Wetterlagen, Tagesbetrieb, innerstädtische Einschränkungen oder bauliche Besonderheiten werden so berücksichtigt, dass der Bauablauf kontrolliert bleibt. Durch die enge Verzahnung aus Tiefbau Logistik, Bauleitung und technischem Personal können kurzfristige Anpassungen schnell umgesetzt werden.
Wer im Raum Hannover ein Projekt im Bereich Kabel- und Rohrverlegung plant, erhält mit HANNOTIEF einen Partner, der technische Kompetenz und organisatorische Verlässlichkeit miteinander verbindet. Wir prüfen jede Anfrage sorgfältig, definieren die erforderlichen Schritte klar und entwickeln ein Angebot, das die technischen und wirtschaftlichen Bedingungen realistisch abbildet. Über unsere Kontaktseite können Auftraggeber direkt eine Anfrage stellen oder ein Gespräch zur Projektvorbereitung führen. Wir reagieren zeitnah, klären offene Fragen und schaffen eine Grundlage, auf der Projekte zielgerichtet umgesetzt werden können. HANNOTIEF steht für eine solide, strukturierte und verlässliche Kabel- und Rohrverlegung Hannover – mit einem Fokus auf Qualität, Übersicht und einem Ergebnis, das langfristig trägt.
HANNOTIEF – Projekte, Menschen, Zukunft im Tiefbau Hannover
Die Kabel- und Rohrverlegung im kommunalen und gewerblichen Umfeld erfordert eine technisch saubere Planung, kontrollierte Bauphasen und eine Ausführung, die logistisch wie qualitativ stabil bleibt. HANNOTIEF unterstützt Netzbetreiber, Stadtwerke, Versorger und Unternehmen in Hannover bei Projekten, bei denen leitungsgebundene Infrastruktur sicher, dokumentiert und störungsfrei hergestellt werden muss. Ob Strom, Glasfaser, Steuerkabel oder Schutzrohrsysteme – wir realisieren Trassen, Einziehungen und Anbindungen mit definierten Höhenlagen, fachgerechter Bettung und vollständiger Dokumentation.
Wenn Sie ein Projekt vorbereiten oder technische Parameter abstimmen möchten, stehen wir für eine direkte, sachliche Kontaktaufnahme bereit. Übermitteln Sie Pläne, Anforderungen oder Ausschreibungsunterlagen – wir prüfen Machbarkeit, Trassenführung und Bauablauf und geben eine belastbare Einschätzung zu Aufwand und Vorgehen. Nutzen Sie das Kontaktformular oder sprechen Sie uns telefonisch an. Wir reagieren zeitnah und stimmen die nächsten Schritte strukturiert mit Ihnen ab.
Info@Hannotief.de +4951185000794 Kontaktformular
FAQ Kabel- und Rohrverlegung
Wie beeinflussen Bettungsmodul, Rohrwandsteifigkeit und seitlicher Erddruck die Verlegeparameter und zulässigen Überdeckungen von Kabelschutzrohren nach EN 1610?
Die mechanische Beanspruchung von Kabelschutzrohren im Erdreich wird durch das Zusammenspiel aus Bettungsmodul, Rohrwandsteifigkeit und seitlichem Erddruck definiert. Der Bettungsmodul beschreibt die Steifigkeit der umgebenden Bodenmatrix und steuert, wie Lasten aus der Überdeckung, Verkehr und punktuellen Einwirkungen in die Rohrwand eingeleitet werden. Ein hoher Bettungsmodul führt zu einer gleichmäßigeren Lastverteilung entlang des Rohrumfangs, während ein niedriger Modul lokale Belastungsspitzen begünstigt. Diese Zusammenhänge bestimmen unmittelbar, welche Verdichtungsklassen, Lagenstärken und Korngrößen im Bereich der Rohrbettung nach EN 1610 zulässig sind.
Die Rohrwandsteifigkeit, üblicherweise über die Ringsteifigkeit SR klassifiziert, definiert die Fähigkeit des Rohres, äußere Lasten ohne unzulässige Ovalisation aufzunehmen. Flexible Systeme wie PE- oder PP-Schutzrohre interagieren stark mit der Bettung, da ein Teil der Lasten über die seitliche Stützwirkung abgetragen wird. Starre Rohrtypen, beispielsweise Beton oder GFK, benötigen hingegen eine besonders gleichmäßige Rohrsohlenbettung, um punktuelle Spannungsspitzen zu vermeiden. Die zulässige Überdeckung hängt davon ab, wie Rohrsteifigkeit und Bettungsmodul im Querschnitt zusammenwirken. Bei ausreichender Bettungssteifigkeit können Schutzrohre höhere Überdeckungen aufnehmen, während in weichen oder schlecht verdichteten Böden geringere Überdeckungen oder zusätzliche Schutzmaßnahmen erforderlich werden.
Der seitliche Erddruck nach DIN 4085 beeinflusst die Interaktion zwischen Rohr und Bettungsmaterial. Er wirkt stabilisierend, sofern der Boden verdichtet und seitlich tragfähig ist, kann jedoch bei unzureichend verfüllten Gräben zu Schiefstellung, ungleichmäßiger Belastung und Materialverformungen führen. Aus der Kombination dieser Parameter ergeben sich typische Verlegevorgaben: definierte Bettungsklassen, Mindestüberdeckungen, zulässige Rohrsteifigkeitsklassen sowie Vorgaben zur Verdichtungsenergie. Nur wenn alle Parameter abgestimmt sind, entsteht ein dauerhaft stabiles Kabelschutzrohrsystem.
Welche Bemessungsansätze werden genutzt, um Temperaturausdehnungen und thermische Lastwechsel bei erdverlegten Energiekabeln in kombinierten Trassenbereichen zu berechnen?
Zulässige Verformungen bei innerstädtischen Grabenbauten werden über eine Kombination aus analytischen Bemessungsansätzen, numerischen Berechnungen und messtechnischer Überwachung bestimmt. Ausgangspunkt ist die Definition tolerierbarer Verschiebungen für angrenzende Bauwerke, Leitungen und Verkehrsflächen, häufig abgeleitet aus DIN EN 1997, DIN 1054 sowie objektspezifischen Vorgaben von Netzbetreibern und Kommunen. Auf dieser Basis werden Grabenquerschnitt, Verbausystem, Einbindetiefen und Zwischenaussteifungen so gewählt, dass seitliche Wandverformungen und Setzungen der Grabensohle in berechenbaren Grenzen bleiben.
Für komplexe innerstädtische Situationen werden Finite-Elemente-Modelle eingesetzt, die Bodensteifigkeit, nichtlineares Materialverhalten, Grundwasserverhältnisse und Bauzustände abbilden. Dabei werden Bauphasen separat simuliert, um zu erkennen, in welchen Zuständen die größten Verformungszuwächse zu erwarten sind. Gleichzeitig werden Grenzzustände für Gebrauchstauglichkeit und Standsicherheit definiert; unterschieden wird zwischen kurzzeitigen Verformungen während der Bauphase und langfristigen Setzungen im Endzustand.
In der Ausführung werden Verformungen über Inklinometer, Setzungsmessbolzen, Nivellements und gegebenenfalls Tachymeter-Monitoring überwacht. Messdaten werden mit den prognostizierten Werten aus der Berechnung abgeglichen. Werden Grenzwerte erreicht oder überschritten, greifen Anpassungsmaßnahmen wie zusätzliche Aussteifung, reduzierte Aushubtiefen pro Bauabschnitt oder geänderte Wasserhaltung.
Besondere Bedeutung hat die Verformungsbegrenzung in Bereichen mit sensiblen Bestandsbauwerken, historischen Fassaden, Tunnelbauwerken oder hoch belegten Medientrassen. Hier werden häufig konservative Grenzwerte angesetzt, um bereits geringfügige Setzungsdifferenzen zu vermeiden. Durch die Verbindung aus vorausschauender Modellierung, kontrollierter Bauausführung und engmaschigem Monitoring lassen sich innerstädtische Grabenbauten so steuern, dass technische Risiken minimiert und Betriebsunterbrechungen für Versorgungssysteme weitgehend ausgeschlossen werden. Zusätzlich wird der Einfluss des Baugrundes auf die Verformungsentwicklung bewertet, etwa durch Berücksichtigung von Konsolidationszeiten, temporären Porenwasserdruckerhöhungen und Entfestigungseffekten infolge von Erschütterungen oder wiederholten Lastwechseln.
In dichter Innenstadtlage werden diese Parameter mit Bauablauf, Verkehrsführung und zulässigen Sperrzeiten abgestimmt, sodass die konstruktive Auslegung des Verbaus immer im Zusammenhang mit logistischen und betrieblichen Randbedingungen erfolgt. Auf diese Weise entsteht ein integrales Konzept aus Statik, Geotechnik, Bauverfahrenstechnik und Bauüberwachung, das innerstädtische Gräben technisch beherrschbar macht. Dadurch bleiben Setzungen, Verschiebungen und Spannungsumlagerungen im planbaren, dokumentierten Rahmen dauerhaft.
Wie werden Zugkräfte, Biegeradien und Mantelreibwerte bei Einzugs- und Einblasprozessen für LWL- und Energiekabel normgerecht bestimmt?
Die Bemessung von Zugkräften, zulässigen Biegeradien und Mantelreibwerten bei der Kabelverlegung basiert auf einer Kombination aus normativen Vorgaben, werkstoffspezifischen Daten und trassentechnischen Randbedingungen. Entscheidend ist, dass Kabel im Einzug oder Einblasvorgang mechanisch nicht überlastet werden, da Mikrobiegungen, Mantelschäden oder Kernverformungen zu Dämpfungserhöhungen oder strukturellen Schäden führen können.
Für Energiekabel orientiert sich die zulässige maximale Zugkraft an den Leitermaterialdaten gemäß DIN VDE 0276. Die Berechnung erfolgt über die Querschnittsfläche des Leiters und festgelegte Grenzwerte für Kupfer- oder Aluminiumleiter. Bei LWL-Kabeln wird die Zugkraft gemäß ITU-T G.652/G.657 und Herstellervorgaben definiert. Verstärkungselemente (FRP, Stahlseele, Aramidfasern) legen die zulässige mechanische Beanspruchung fest.
Die Bestimmung der Biegeradien richtet sich nach Kabelaufbau, Mantelmaterial, Faserpaketen und Druckfestigkeit. Bei LWL-Systemen werden Mindestbiegeradien sowohl im Einblassen als auch im Endzustand getrennt bewertet. Energiekabel benötigen größere Radien, um Mantelpressungen und Leiterverdrehungen zu vermeiden.
Mantelreibwerte sind besonders relevant bei der Verlegung in langen, komplexen Trassen mit Richtungswechseln. Reibbeiwerte werden anhand von Rohrmaterial (PE-HD, PVC, GFK), Feuchtigkeit, Oberflächenrauigkeit und Zugverfahren bestimmt. Die Trassengeometrie wird in Teilabschnitte zerlegt, um kumulierte Reibkräfte realistisch zu erfassen. Moderne Berechnungssoftware nach EN 50411 oder IEC-Spezifikationen bildet diese Schleppkräfte ab und ermöglicht eine Prognose über Einblasreichweiten oder maximal mögliche Einzugslängen.
Im Ergebnis entsteht eine mechanisch abgesicherte Verlegeplanung, die Kabelschutz, Faserqualität und langfristige Betriebssicherheit gewährleistet – insbesondere in anspruchsvollen urbanen Trassen, bei hohen Längen, engen Kurven oder kombinierten Einblas-/Einzugsverfahren.
Welche geotechnischen Kriterien steuern die Auswahl von Bettungsmaterialien und Verdichtungsklassen für Mehrfach- und Mikrorohre in urbanen Leitungszonen?
Die Auswahl geeigneter Bettungsmaterialien und Verdichtungsklassen für Mehrfach- und Mikrorohre wird im urbanen Tiefbau durch ein Zusammenspiel aus geotechnischen Parametern, Rohrstatiken und trassentechnischen Anforderungen gesteuert. Primäre Grundlage sind die Vorgaben aus EN 1610, DWA-A 139 sowie die statischen Anforderungen der verwendeten Rohrsysteme. Entscheidend ist, dass Rohrwandsteifigkeit, Bettungsmodul und umgebende Bodenreaktion ein abgestimmtes System bilden, das Belastungen aus Verkehr, Überdeckung und seitlichem Erddruck gleichmäßig aufnimmt.
Geotechnisch relevant sind insbesondere Kornverteilung, Wasserdurchlässigkeit (k-Wert), Lagerungsdichte, Frostempfindlichkeit und plastische Eigenschaften des Bodens. Für Bettungszonen werden bevorzugt nichtbindige, gut verdichtbare Materialien gewählt (z. B. Sand- oder Splittgemische 0/8 oder 0/11), da diese eine gleichmäßige Lastverteilung gewährleisten und Setzungen minimieren. Bei Mikrorohren und Mehrfachrohrsystemen spielt die homogene Ummantelung eine zentrale Rolle, da punktuelle Lasten zu Ovalisationen oder Querstauchungen führen können.
Die Verdichtungsklasse hängt von der Beanspruchungskategorie und der Verlegetiefe ab. In Straßenbereichen sind höhere Verdichtungsgrade (z. B. DPr ≥ 97 %) notwendig, um spätere Verformungen unter Verkehrsbelastung auszuschließen. In Grünflächen oder Randbereichen können geringere Verdichtungsstufen ausreichend sein, sofern die Rohrstatik dies zulässt. Der Einfluss des Grundwasserspiegels, der Porenwasserdruckentwicklung und der kapillaren Aufstiegszone muss berücksichtigt werden, insbesondere bei Rohren mit geringer Ringsteifigkeit.
In innerstädtischer Umgebung beeinflussen zusätzlich bestehende Leitungen, enge Gräben und heterogene Bodenstrukturen die Auswahl. Bettungsmaterialien müssen daher nicht nur statische Anforderungen erfüllen, sondern auch ein reproduzierbares Verdichtungsverhalten aufweisen, das unter beengten Bedingungen technisch sicher herstellbar ist.
Das Ergebnis ist ein Bettungssystem, das Mikro- und Mehrfachrohre langfristig stabilisiert und sowohl mechanische Belastungen als auch betriebliche Anforderungen sicher abträgt.
Welche Mess- und Prüfverfahren (z. B. Mantelprüfung, Dämpfungsprüfung, Druckprüfung) sind für die Abnahme von Kabel- und Rohrsystemen zwingend erforderlich?
Die Abnahme von Kabel- und Rohrsystemen im technischen Tiefbau folgt klar definierten Prüfsequenzen, die sowohl normativ als auch betrieblich vorgegeben sind. Ziel ist, die mechanische Integrität, die betriebliche Funktionsfähigkeit und die dokumentierte Einbausicherheit der Systeme nachzuweisen. Für LWL-, Energie-, Steuer- und Kommunikationskabel gelten unterschiedliche Messmethoden, die sich strukturell ergänzen und ein vollständiges technisches Belastungsprofil abbilden.
Ein zentraler Bestandteil ist die Mantelprüfung. Bei Energiekabeln erfolgt sie üblicherweise mittels Gleichspannungs-Mantelprüfung (VLF oder DC), um Isolationsfehler, Mantelschäden, unzulässige Kerbwirkungen oder Quetschungen zu identifizieren. Für LWL-Kabel wird der Kabelmantel schutzrohrseitig visuell und durch Durchgangsmessungen überprüft, um Quetschpunkte oder Mikrobiegungen zu erkennen. Die Mantelprüfung ist zwingend, wenn Kabel durch Ziehen, Einblasen oder Pressbohrungen eingebracht wurden, da diese Verfahren potenziell kritische Belastungen erzeugen.
Bei Glasfasersystemen ist die OTDR-Dämpfungsprüfung das entscheidende Abnahmeinstrument. Sie ermittelt Spleißstellen, Steckerqualität, Mikrobiegungen, Makrobiegungen, Faserdehnungen und segmentbezogene Dämpfungszuwächse. Die Messung erfolgt bidirektional und umfasst Analyse der Reflexionskurven, Ereignisprotokolle und Segmentkennwerte nach ITU-T G.652/G.657. Für Netzbetreiber ist eine exakte OTDR-Dokumentation obligatorisch, da späterer Betrieb, Fehlersuche und Redundanzbewertung darauf basieren.
Für Rohrsysteme – insbesondere Mehrfach- und Mikrorohre – sind Druckprüfungen nach EN 1610 und DVGW-Regelwerk unverzichtbar. Sie überprüfen Dichtigkeit, Materialintegrität, Verbindungsfestigkeit und Gleichmäßigkeit der Bettung. Je nach System kommen Luftdruck-, Wasserdruck- oder Unterdruckprüfungen zum Einsatz. Parallel wird häufig eine Kamerabefahrung oder ein Kaliberzug durchgeführt, um Verformungen, Unregelmäßigkeiten oder Einengungen in der Trasse festzustellen.
Abschließend folgt die georeferenzierte Dokumentation, bestehend aus Lageplan, Höhenprofil, Materialangaben, Muffenpositionen, Verdichtungsnachweisen und Bohrprotokollen. Diese ist revisionssicher anzulegen, da sie Grundlage für spätere Netzpflege, Ausbauplanungen und Störungseingriffe bildet.
Durch die Kombination dieser Verfahren entsteht ein vollständiger technischer Nachweis, der sicherstellt, dass Kabel- und Rohrsysteme mechanisch belastbar, dicht, funktionsfähig und für den langfristigen Netzbetrieb geeignet sind.
Wie werden geotechnische und hydraulische Konfliktpunkte zwischen Fernwärme, Entwässerung und Telekommunikationsinfrastruktur trassentechnisch koordiniert?
Die Koordination geotechnischer und hydraulischer Konfliktpunkte im Mehrspartenumfeld gehört zu den anspruchsvollsten Aufgaben der Trassenplanung. Insbesondere in urbanen Bereichen, in denen Fernwärmeleitungen, Entwässerungssysteme, Gasleitungen, Niederspannungskabel und Telekommunikationsinfrastrukturen parallel geführt werden, müssen thermische, statische und hydraulische Wechselwirkungen präzise bewertet werden. Die Grundlage bilden Lage- und Höhenpläne, geotechnische Profile, Bodenkennwerte sowie hydraulische Randbedingungen, die bereits in der Vorplanung abgeglichen werden.
Einer der wichtigsten Konfliktpunkte entsteht durch Temperaturfelder der Fernwärme, da diese sowohl Bodensteifigkeit als auch Materialeigenschaften angrenzender Leitungen beeinflussen können. Telekommunikations- und Glasfasersysteme reagieren sensibel auf Temperaturerhöhungen, weshalb definierte Mindestabstände, Isoliermaterialien oder thermische Abschirmungen eingeplant werden. Axiale Ausdehnungen der Fernwärmeleitungen werden modelliert und mit Fixpunkten, Bewegungszonen und Muffenbereichen abgeglichen, um Schub- oder Querkraftübertragungen auf benachbarte Trassen zu vermeiden.
Im Bereich der Entwässerung sind hydraulische Anforderungen maßgeblich. Das erforderliche Gefälle sowie Querschnittsgeometrien dürfen nicht durch parallele Sparten eingeschränkt werden. Höhenkollisionen mit Fernwärme oder TK-Systemen werden durch iterative Trassenoptimierung, Tiefenstaffelung, Rohrumverlegungen oder Anpassungen der Bauwerkspositionen gelöst. Dabei wird insbesondere die Auftriebssicherheit von Leitungen im Übergangsbereich hohem Grundwasserstand berücksichtigt; entsprechende Maßnahmen reichen von Auflastbetten bis hin zur Verankerung.
Geotechnische Konfliktpunkte entstehen aus Setzungsunterschieden, Bodenverformungen oder unterschiedlicher Bettungssteifigkeit. Diese werden mithilfe numerischer FEM-Modelle simuliert, die Lastverteilung, Scherfestigkeiten und Mantelreibwerte bewerten. Besonders wichtig ist die Sicherstellung, dass Kabel- oder Mikrorohrsysteme keine Querdehnungen oder Ovalisationen aus benachbarten Lasten erfahren. Trassenspezifische Schutzmaßnahmen umfassen Schutzrohre, Schutzzonen, druckstabile Bettungsmaterialien und ein abgestimmtes Verdichtungskonzept.
Die finale Koordination erfolgt über Kreuzungsblätter, Trassensteckbriefe, Höhenprofile und GIS-basierte Konfliktanalysen. Diese Dokumente bilden die verbindliche Grundlage für Ausführung, Bauüberwachung und spätere Netzpflege. Nur durch die enge Verknüpfung von Geotechnik, Hydraulik, Thermik und Trassenmechanik entsteht ein funktionierendes, betriebssicheres und langfristig stabiles Mehrspartenumfeld.
Welche Anforderungen gelten für OTDR- und Pegelmessprüfungen, wenn LWL-Kabel in vorverdichteten Trassen geführt werden, und wie werden Dämpfungsreserven technisch abgesichert?
Die Qualitätssicherung von LWL-Kabeln in vorverdichteten oder hochbelasteten Trassenbereichen erfordert ein mehrstufiges Prüfverfahren, das mechanische, optische und dokumentarische Anforderungen miteinander verbindet. Verdichtete Trassen – insbesondere solche mit hohen Verkehrslasten, Mehrfachbettungen oder enger Sohlführung – erzeugen potenzielle Mikrobiegungen und Mantelpressungen, die sich unmittelbar auf die Übertragungsqualität auswirken. Daher gelten erhöhte Anforderungen an die Messqualität, Messrichtung und Auswertelogik.
Zentral ist die OTDR-Messung (Optical Time Domain Reflectometry). Sie dient der Lokalisierung und Bewertung von Reflexionsereignissen, Faserunregelmäßigkeiten, Biegungen, Spleißstellen und Steckverbindungen. In verdichteten Trassenbereichen müssen OTDR-Messungen zwingend bidirektional erfolgen, um asymmetrische Dämpfungsanteile korrekt zu erfassen. Zudem muss mit unterschiedlichen Pulsbreiten gemessen werden, um sowohl Nahbereichsereignisse (z. B. lokale Mikrobiegungen) als auch Fernstreckenstörungen sichtbar zu machen. Reflexionskoeffizienten, Rückstreukurven und Ereignislisten werden nach ITU-T G.652/G.657 evaluiert.
Parallel dazu wird eine Leistungspegelmessung durchgeführt, die die tatsächliche Übertragungsreserve des Systems bewertet. Die Pegelmessung zeigt, ob die Glasfaser innerhalb der zulässigen Dämpfungsbudgets betrieben werden kann – ein entscheidendes Kriterium, wenn Spätausbau, Segmentumschaltungen oder zusätzliche Muffen vorgesehen sind. Besonders in kombiniert verdichteten Trassen (TK/Fernwärme/Entwässerung) müssen saisonale Temperaturvariationen berücksichtigt werden, da thermische Mikrobewegungen die Dämpfung beeinflussen können.
Die Absicherung der Dämpfungsreserve erfolgt über drei technische Bausteine:
-
Hochwertige Spleißtechnik, dokumentiert nach Grenzwerten für Spleißdämpfung.
-
Konsequente Einhaltung von Biegeradien, insbesondere an Übergängen, Bögen und Einziehpunkten.
-
Bewertung des Rohrfüllgrades, da erhöhte Reibkräfte bei Einblas- oder Einziehvorgängen zusätzliche Mikrobiegungen erzeugen können.
Abschließend werden OTDR-Auswertung, Pegelmessprotokolle, Spleißlisten und Streckendiagramme in einer revisionssicheren Dokumentation zusammengeführt. Betreiber nutzen diese Unterlagen, um Netzredundanzen, zukünftige Erweiterungen und Störungseingriffe zuverlässig zu planen. Durch die Kombination aus präziser Messung, geotechnisch bewusster Verlegung und definierten Dämpfungsreserven bleibt die optische Übertragungsqualität auch in anspruchsvollen Trassenabschnitten langfristig stabil.
Wie werden dynamische Belastungen bei Maschinenfundamenten oder technischen Anlagenfundamenten im Tiefbau simuliert und konstruktiv ausgeglichen?
Die Bemessung dynamischer Lasten bei Maschinen- und Anlagenfundamenten erfordert eine Kombination aus schwingungstechnischen, geotechnischen und konstruktiven Berechnungsansätzen. Im Gegensatz zu statisch beanspruchten Fundamenten müssen dynamisch belastete Systeme wiederkehrende, teilweise hochfrequente Anregungen ohne unzulässige Schwingungsamplituden aufnehmen. Grundlage ist die modale Analyse, bei der Eigenformen und Eigenfrequenzen des Fundament-Boden-Systems bestimmt werden. Das Ziel besteht darin, Eigenfrequenzen so zu wählen, dass ein ausreichender Abstand zu den Betriebsfrequenzen der Maschine entsteht und Resonanzen ausgeschlossen werden.
Die Simulation erfolgt in der Regel über FEM-basierte dynamische Modelle, die Erregerkräfte, Massenverteilungen, Dämpfungsverhalten, Steifigkeitskontraste und Interaktionen mit dem Untergrund berücksichtigen. Parameter wie Schubmodul, Dynamikmodul und Dämpfungsgrad des Bodens werden aus geotechnischen Laborversuchen oder in-situ-Messungen abgeleitet. Bei mehrlagigen Böden wird das Fundamentmodell schichtweise aufgebaut, um unterschiedliche Steifigkeiten und Amplitudendämpfungen realistisch abzubilden.
Zu den Lastarten gehören harmonische Anregungen, Lastwechsel aus rotierenden Bauteilen, Impulsbelastungen sowie hochfrequente Mikrovibrationen. FEM-Modelle kombinieren diese Lastfälle mit konstruktiven Randbedingungen wie Fundamentgeometrie, Masseverteilung, Auflagerpunkten und Einspannbedingungen. Durch iterative Berechnung wird die optimale Fundamentsteifigkeit festgelegt, häufig unterstützt durch Veränderungen der Fundamentmasse, Verstärkungen oder gezielte Steifigkeitsreduktion in bestimmten Bereichen.
Konstruktiv wird die Schwingungsübertragung über Schwingungsisolatoren, elastische Lager, Dämpfungsmatten oder Fundamententkopplung reduziert. Bei schweren Industrieanlagen kommen häufig mehrteilige Fundamentkörper mit integrierten Dämpfungselementen zum Einsatz. Für Präzisionsanlagen (z. B. Pumpen, Verdichter, Turbinen) werden zusätzliche Maßnahmen wie Masseblöcke, Schwingungsbarrieren oder Resonanzabsorber eingeplant.
Geotechnisch ist entscheidend, dass die Bodensteifigkeit die dynamische Beanspruchung dauerhaft aufnehmen kann. Setzungen oder Bodenverdichtungsverluste wirken sich unmittelbar auf das Schwingungsverhalten aus. Daher werden dynamische Plattendruckversuche, Resonanzspaltversuche oder seismische Crosshole-Messungen herangezogen, um realistische Bodenparameter zu erhalten.
Abschließend müssen alle Berechnungsergebnisse in einer dynamischen Nachweisführung dokumentiert werden – inklusive zulässiger Amplituden, Frequenzabständen, Dämpfungskennwerten und konstruktiver Maßnahmen. Nur durch die Kombination aus präziser Simulation, geotechnischer Validierung und konstruktivem Schwingungsmanagement entstehen Maschinenfundamente, die langfristig betriebssicher, wartungsarm und vibrationsstabil bleiben.
Welche Faktoren bestimmen die Dimensionierung von HDD-Spülbohrungen in nichtbindigen Böden, insbesondere hinsichtlich Bohrdruck, Spülungsviskosität und Rückspülverlusten?
Die Dimensionierung von HDD-Spülbohrungen (Horizontal Directional Drilling) in nichtbindigen Böden erfordert eine Kombination aus geotechnischen, hydraulischen und maschinentechnischen Berechnungen. Nichtbindige Böden wie Sande und Kiese zeigen ein deutlich anderes Fließ-, Stütz- und Stabilitätsverhalten als bindige Böden, weshalb die Bohrplanung präzise auf Korngefüge, Lagerungsdichte und Grundwassersituation abgestimmt werden muss. Ein zentraler Faktor ist der Bohrdruck, der so gewählt werden muss, dass die Bohrlochwand stabilisiert, aber nicht überlastet wird. Ein zu hoher Bohrdruck führt in nichtbindigen Böden zu Aufweitungen, Ausbrüchen oder unkontrollierten Rückspülwegen; ein zu niedriger Druck hingegen verursacht Instabilitäten oder Blockierungen des Bohrkopfes.
Die Spülungsviskosität wird an die Durchlässigkeit (k-Wert), Kornverteilung und Feinanteile angepasst. Eine ausreichend viskose Spülung erzeugt eine tragende Stützflüssigkeit, die das Bohrloch stabilisiert und die Partikel suspendiert. In reinen Sanden kann die Viskosität erhöht werden, während in sandig-kiesigen Böden häufig eine moderate Viskosität genutzt wird, um übermäßige Rückspülverluste zu vermeiden. Die rheologischen Eigenschaften der Spülung müssen zudem gewährleisten, dass sie im Rückzug stabil bleibt und keine Hohlräume entstehen, die zu Setzungen oder Instabilitäten führen könnten.
Ein weiterer Bemessungsfaktor sind Rückspülverluste. Nichtbindige Böden haben hohe Porenvolumina und können Spülungen teilweise großflächig aufnehmen. Deshalb müssen Volumenströme, Pumpenleistung und Druckhaltung so dimensioniert werden, dass der Bohrkanal während aller Bauphasen stabil bleibt. Der Verlustanteil wird über Erfahrungswerte, Laborversuche und numerische Modelle prognostiziert. Gleichzeitig fließen Grundwasserstände, hydraulische Gradienten und potenzielle Drainageeffekte benachbarter Bodenschichten in die Berechnung ein.
Technisch entscheidend ist darüber hinaus der Biegeradius des Rohres. In nichtbindigen Böden kann das Bohrloch durch unzureichende Stabilisierung kollabieren, wenn der Biegeradius zu klein oder der Rohrzugdruck zu hoch angesetzt ist. Zusätzlich beeinflussen Reibbeiwerte zwischen Rohrmantel und Stützflüssigkeit die maximale Rückzugskraft.
Durch die Kombination aus geotechnischer Analyse, hydraulischer Berechnung, maschinentechnischer Leistungsbewertung und rheologischer Spülungsoptimierung entstehen HDD-Bohrprofile, die stabil, kontrollierbar und betriebssicher herstellbar sind – auch in anspruchsvollen, heterogenen nichtbindigen Böden.
Wie erfolgt die revisionssichere GIS-Dokumentation leitungsgebundener Infrastruktur unter Berücksichtigung von Schachtgeometrien, Rohrstatiken, Materialparametern und topografischen Veränderungen?
Die revisionssichere GIS-Dokumentation leitungsgebundener Infrastruktur basiert auf einem kombinierten Verfahren aus Vermessung, Datenmodellierung, technischen Attributtabellen und normgerechter Strukturierung. Ziel ist eine eindeutige, dauerhaft nachvollziehbare Abbildung aller Lage-, Höhen-, Material- und Betriebsdaten, die für Netzbetrieb, Wartung und Erweiterungen relevant sind. Grundlage bilden Regelwerke wie ISYBAU, DWA-M 150, VDI 3805 und kommunale Vorgaben zur Datenübernahme.
Zentral ist die georeferenzierte Vermessung aller Trassenbestandteile. Dazu gehören Leitungsachsen, Rohrscheitel, Rohrsohle, Schachtmittelpunkte, Einstiegshöhen, Deckelkennwerte, Anschlussleitungen und Sonderbauwerke. Die Vermessung erfolgt in der Regel durch GNSS, Tachymeter oder 3D-Laserscanner. Die Daten werden anschließend in ein einheitliches Koordinatensystem (häufig UTM32/33) überführt, um exakte räumliche Bezüge zu gewährleisten. Bei komplexen Netzen werden zusätzlich Querprofile erstellt, die Verlegetiefe, Oberflächenaufbau und angrenzende Bauwerke abbilden.
In der GIS-Datenstruktur werden Rohrstatiken über technische Parameter beschrieben: Material, Ringsteifigkeit, Rohrserie, Druckstufe, Außendurchmesser, Wandstärke, Muffentypen und statische Nachweise. Für Kabeltrassen werden Fasertyp, Kabelmantel, Spleißpunkte, Muffen, Rohrbelegungen und Segmentdämpfungen dokumentiert. Diese Attribute ermöglichen eine spätere Störungsanalyse und Netzoptimierung.
Ein relevanter Bestandteil ist die Schachtgeometrie. Schachtbauwerke werden dreidimensional beschrieben, inklusive Wandmaterial, Sohlausbildung, Gerinneform, Zu- und Ablaufhöhen, Konusbauweise und Steigeinrichtungen. Diese Daten sind notwendig, um hydraulische oder strukturelle Berechnungen auszuführen und spätere Sanierungsmaßnahmen exakt zu planen.
Die topografische Veränderung wird über Geländemodelle (DGM) und Höhenlinien in das GIS integriert. Veränderungen der Abdeckungshöhen oder Oberflächengeometrie können damit jederzeit nachvollzogen werden – ein wichtiger Faktor für Belastungsanalysen, Setzungsprognosen und spätere Baumaßnahmen im Bestand.
Abschließend wird die Dokumentation revisionssicher archiviert. Das umfasst Metadaten, Zeitstempel, Versionierung, Importprotokolle und Validierungsberichte. Netzbetreiber nutzen diese Datenbasis, um Störungen schneller zu lokalisieren, Ausbauprojekte sicher vorzubereiten und infrastrukturelle Risiken frühzeitig zu erkennen. Eine sauber strukturierte GIS-Dokumentation bildet damit das Rückgrat einer modernen, langfristig wartbaren Versorgungsinfrastruktur.
